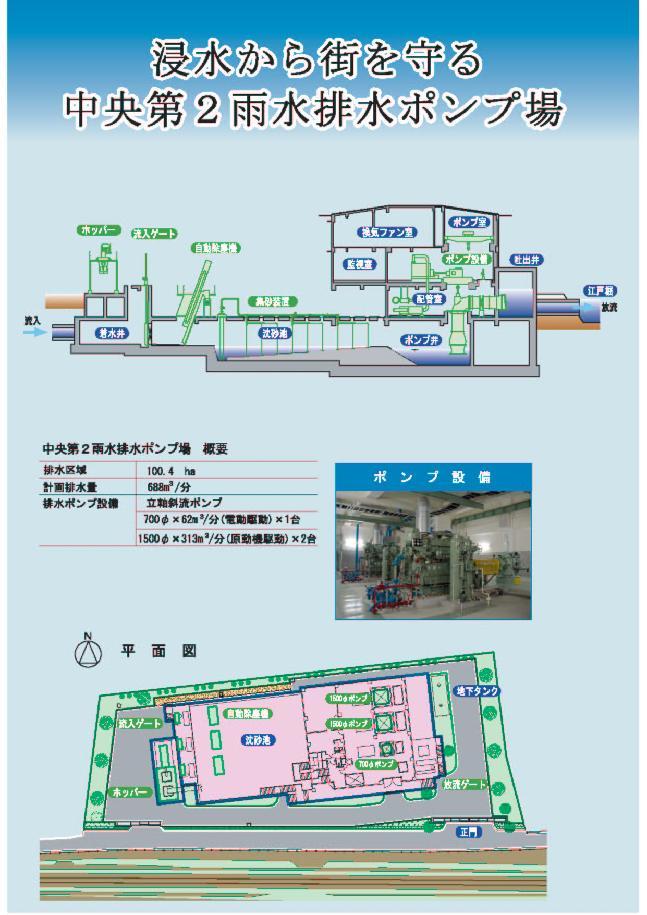

中央第2雨水排水ポンプ場

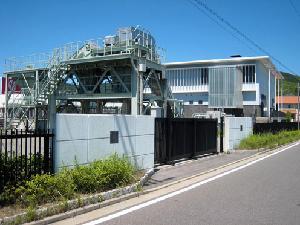

JR竹原駅西側約100メートルにあります、中央第2雨水排水ポンプ場です。奥の建物にポンプ施設、手前の機械は水路から流れてきたゴミがポンプに巻き込まれないように除去する除塵機です。

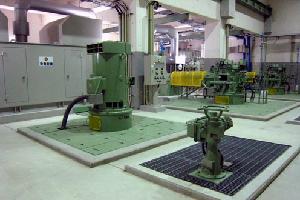

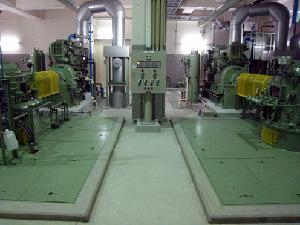

建物1階ポンプ室です。左奥には停電時にも電源を供給できる非常用発電設備で、手前左から電動機駆動のNo.1ポンプ、真ん中奥の2台がディーゼル機関のNo.2、No.3ポンプです。

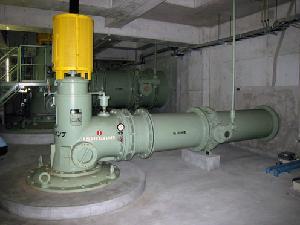

建物の地下1階の電動機駆動のNo.1ポンプ付近です。口径は70センチメートルあり毎分62立方メートルの雨水を排水することができます。

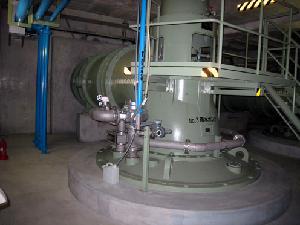

建物地下1階、ディーゼル機関のNo.3ポンプ付近です。口径は150センチメートルあって、毎分313立方メートルの雨水を排水することができます。

建物1階のNo.2、No.3ポンプのディーゼル機関です。630PSの直列6気筒ディーゼルエンジンを備え、強力にポンプを駆動させます。

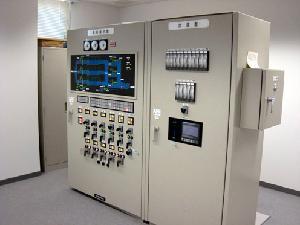

建物1階の監視操作室です。ここですべての機器の監視と操作が行えます。

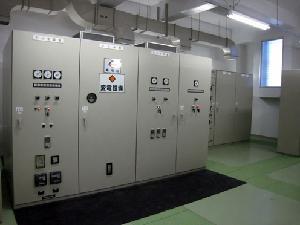

建物1階の高圧変電設備です。

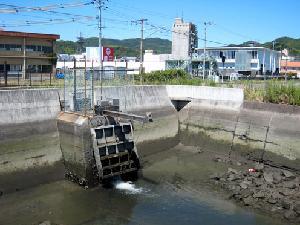

中央第2雨水排水ポンプ場で排水される雨水は、江戸堀の最も上流部にある放流口より排出されます。
